SCHRITTE FÜR 2DS
WICHTIGER HINWEIS: Es gibt nur bestimmte SD-Kartenleser bestätigt die Arbeit mit diesem Mod für 2DS. Beachten Sie, dass sie die gleiche wie die New 3DS sind:
1.Entfernen Sie alle Peripheriegeräte von der Konsole aus und speichern sie an einen sicheren Ort, wo die Obdachlosen sie nicht finden wird
2.Drehen Sie die Konsole über und die beiden Schrauben auf der Rückplatte zu sichern. Hinweis: Diese Schrauben kommen nicht vollständig ab; sie bleiben an der Rückplatte befestigt. Entfernen Sie die hintere Platte:
3.Sobald die Rückplatte entfernt wird, müssen Sie die 2DS Batterie zu entfernen

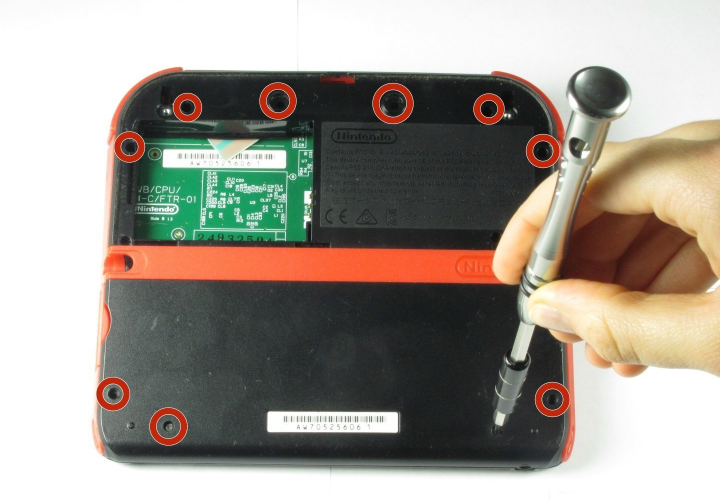

4.Entfernen Sie nun die zehn 1.587mm Schrauben, mit denen die hintere Abdeckung in Position zu halten. Bewahren Sie diese an einem sicheren Ort.
5.Sobald alle 10 Schrauben entfernt werden, wird die 2DS PCB ausgesetzt. Nicht mit Gewalt den Deckel öffnen FLIP. Es ist noch ein Flachbandkabel an der Rückseite angebracht. Vorsichtig drehen die beiden .793mm Schrauben an dem Bandkabel an der Rückseite die hintere Abdeckung über und lösen. Legen Sie die hintere Abdeckung beiseite.
6.Sobald Sie das getan haben, erhalten Sie Ihre Drähte und alle anderen Materialien, die Sie Löten beginnen müssen. Sie werden in der Nähe des NAND arbeiten: Es gibt 4 Hauptkontakte , die Sie wird Löten. Sie sind DAT0 (Data Null), CMD, CLK (Clock), und wir werden die Metall-SD-Karte Abschirmung für GND (Masse) verwenden. Die anderen DAT Kontakte (DAT1, DAT2 und DAT3) sind nicht erforderlich, aber man kann ihnen löten, wenn Sie für eine schnellere Übertragungsgeschwindigkeit suchen. Dies geht über den Rahmen dieses Tutorials, aber das Grundprinzip ist das gleiche, außer Sie jetzt 7 Drähte mit einem Stecker benötigen, und Sie müssen die zusätzlichen DAT Punkte auf der microSD-Adapter zu löten. Alle diese Kontakte sind auf der gegenüberliegenden Seite der Hauptplatine . das Motherboard Flipping hier ein bisschen langweilig sein kann und schwer zu tun, so ist ein Link, der ins Detail, wie das geht, es zu tun, anstatt mich hier eingeben: https://www.ifixit.com/Guide/Nintendo+2DS+ Motherboard + Ersatz / 35842
7.Tragen Sie etwas Verzinnen Fluss bis zum Ende des Drahtes und verwenden Sie den Draht als eine Bürste auf die Kontakte anwenden, die Sie Auflöten wird. Sie könnten auch ein Q-Tip verwenden Sie den Fluss auf die Kontakte zu beantragen. Dies wird Ihre Löten Arbeit zu erleichtern und verhindern die Oxidation zu machen.
8.Beginnen die vier Drähte an jedem der Kontakte Löten: DAT0, CMD und CLK sowie GND (die SD-Schirmung). Stellen Sie sicher, dass Ihr Löten ist sauber, ordentlich, und stellen Sie sicher, dass Sie die richtigen Punkte verlötet.
9.Sobald Sie dreifach überprüft haben, dass Ihr Lötarbeiten perfekt ist, schneiden Sie ein Loch auf der Rückseite (nicht die Rückplatte ) Ihrer 2DS Konsole den Hintern connecter an den Drähten zu platzieren. Wenn Sie die Kabel verwenden, die ich empfohlen, werden die Anschlüsse bereits zur Verfügung gestellt. Sie können ein Loch machen, indem sie in oder mit dem Lötkolben Bohren eines Loches zu schmelzen. Dann können Sie es aus mit einer Hand Datei beenden. Sobald Sie ein Loch für den Stoßverbinder gemacht haben, verwenden Sie eine Heißklebepistole (oder Sekundenkleber ), um den Hintern connecter an der hinteren Abdeckung zu kleben. Nur gelten für die Innenseite der hinteren Abdeckung der Heißkleber .
10.Schalten Sie Ihr 2DS System, um sicherzustellen, dass es funktioniert immer noch richtig und Sie haben zu töten es nicht.
11.Schnappen Sie sich Ihre microSD-Kartenadapter . Es ist Zeit, dass wir die Drähte zu verlöten. Wenn Sie meine empfohlenen Drähte verwenden, um den zweiten Satz von Drähten greifen, die mit dem Paket kam. Ich empfehle, dass Sie Farbcode die Drähte (eine Farbe für GND, eine andere für CMD, CLK, und DAT0). Öffnen Sie Ihre microSD-Adapter mit dem Fingernagel mit hebeln das Gehäuse öffnen. Ziehen Sie den Chip von innen nach außen.
12.Sie werden 8 Pins innerhalb des Adapters zu sehen. Löten Sie die Drähte an den entsprechenden Stiften entsprechend dem Diagramm unten. Das Diagramm zeigt hier ein Bild von der 3DS XL PCB. Disregard, die, wie dies für 2DS ist, und konzentrieren sich auf die SD-Karte Diagramm und wo jeder Draht gelötet werden soll.
13.Nun, wenn Sie das getan haben, ist es Zeit für den Softwareteil . Stecken Sie Ihre SD-Adapter in den empfohlenen Leser, sondern schließen Sie den Leser nicht in den Computer ... noch.
14.Schalten Sie Ihren 2DS. Wenn Sie alles richtig gemacht haben, sollte es eine Bootrom Fehlermeldung auf einem blauen Bildschirm sein. In diesem Zustand sind Sie nun in der Lage, die NAND zu lesen / schreiben. Sie nicht Ihre 2DS ausschalten, und den Leser in den USB-Anschluss des Computers angeschlossen werden.
15.Auf Ihrem Computer mit der rechten win32diskimager klicken und "Als Administrator ausführen" wählen. Geben Sie Ihren Administrator-Passwort in und das Programm wird geöffnet.
16.Benennen Sie die Datei, was Sie wollen, aber stellen Sie sicher, dass Sie es in (.img) zu beenden, so dass das Programm es als Disk-Image-Datei erkennt. Zum Beispiel können Sie es NAND.img nennen. Klicken Sie auf "Lesen". Dieser Prozess wird einige Minuten dauern. Wenn Sie Ihre NAND-Dump zurück auf Ihr Gerät jemals wiederherstellen möchten, dann wählen Sie die Disk-Image-Datei und klicken Sie auf "Schreiben" anstelle von "Read".
17.Ihre NAND jetzt sollte erfolgreich abgeladen! Nun wiederholen Sie die Schritte 15 und 16 ein paar Mal, um mehrere NAND-Dumps machen (Sie diesen Schritt nicht aus, da es sehr wichtig ist). Nun öffnen 3DS NAND-Checker und klicken Sie auf eine beliebige Taste. Das Programm sollte sofort schließen und erzeugen zwei Dateien im gleichen Verzeichnis "Logs" und "imgs" genannt. Platzieren Sie alle Bilddateien zum Vergleich in der "imgs" Verzeichnis. Nun starten Sie das Programm erneut, und Sie sollten die Ergebnisse erhalten, wenn Ihre Dumps die richtige Dateigröße und haben die gleichen Hash-Werte haben.
